Замена водоструйных элеваторов на элеватор с функцией погодного регулирования. Электронно-динамический элеватор «TEPLOCENTER»

 Модернизация элеваторной схемы.



Электронно-динамический элеватор «TEPLOCENTER». Замена водоструйных элеваторов.

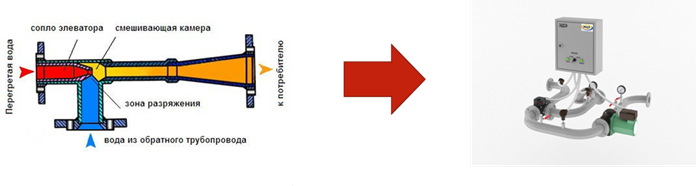

Обычный элеваторный узел



После установки ЭДЭ







Назначение и описание работы эдэ:

ЭДЭ предназначен для автоматического регулирования температуры теплоносителя в системах отопления жилых, общественных, административных и прочих зданий, обеспечивая при этом требуемые значения комфортной температуры окружающего воздуха в помещениях.

ЭДЭ является составным изделием готовым к монтажу на трубопроводах существующих и вновь монтируемых тепловых пунктов.

Основу ЭДЭ составляет узел электромеханического регулирования протока теплоносителя встраиваемый в рамку теплоносителя посредством фланцевых соединений.

Основная функция ЭДЭ:

выбор и поддержание экономичного и комфортного режима теплопотребления в зависимости от Т н.в. и/или времени суток.

Преимущества ЭДЭ, по сравнению с водоструйными элеваторами:

- Контроль и автоматическое управление расходом и значениями параметров теплоносителя на вводе, внутри контура и на выходе, с учетом температуры наружного воздуха;

Обеспечение необходимой циркуляции и давления теплоносителя в системах отопления;

Автоматическое управление насосом;

Сигнализация о возникновении нештатных ситуаций;

Возможность дистанционного контроля и корректировки параметров регулирования.



Конструктивные особенности эдэ "TEPLOCENTER":

Состав изделия:

- гидродинамический регулятор – 1 шт.;

насос – 1 шт.;

Шкаф управления (с контроллером) – 1 шт.;

датчики давления – 2 шт., датчики температуры – 3-4 шт.

Принцип работы:

ЭДЭ обеспечивает функционирование присоединённых к нему систем теплопотребления в автоматическом режиме в соответствии с алгоритмом заложенным в управляющий контроллер, с учетом температурного графика отпуска тепла, в зависимости от температуры наружного воздуха (Тн.в.).

осуществляется гидродинамическим регулятором с электроприводом, изменяющего расход теплоносителя в узле смешения (контуре теплопотребления), совместно с циркуляционным насосом.

Обеспечивает выполнение требований Федерального закона № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности» от 18.11.2009 года
