Узлы учета

Узлы учета

- Узел учета тепловой энергии (УУТЭ и ГВС).

- Узел учета холодного водоснабжения (УУХВ).

- Узел учета газа (УУГ).

- Узел учета электроэнергии (УУЭ).

 Узел учета тепловой энергии (УУТЭ и ГВС).

  Для чего нужен Узел учета тепловой энергии (далее УУТЭ), почему он необходим, что дает его использование, почему именно у нас?:

Общий расход/детализация по каждому узлу учета за отчетный период/почасовые и суточные показания: выгрузка, мониторинг, построение графиков потребления (возможности услуги МЦЭ Монитор);

  1. Оперативный контроль состояния приборов учета: получение моментальных уведомлений об отклонениях в их работе (возможности услуги МЦЭ Монитор);
  2. Возможность выявления утечек и отклонений в работе систем по анализу показаний;
  3. Оперативное реагирование на нештатные ситуации в процессе обслуживания;
  4. Собственная проектная группа, постоянный штат инженеров КИПиА и монтажного отдела.

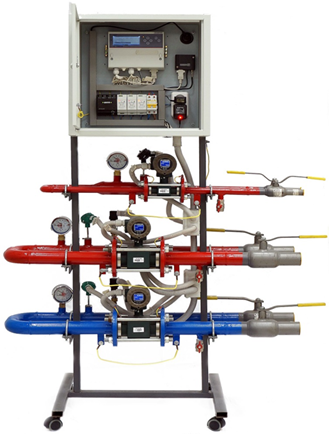

Перечень основных элементов входящих в состав каждого узла учета тепловой энергии (УУТЭ и ГВС):

  1. Запорно-регулирующая арматура. Приспособления и устройства для регулирования и полного отключения различных узлов отопительной системы.
  2. Теплосчётчик. Тепловычислитель предназначен, для накопления расчета и архивирования данных о количестве тепловой энергии, теплоносителя, показания температуры и давления.
  3. Расходомер. Основной измерительный прибор предназначен для учета расхода объема воды, который может отличаться по конструкции (механический, электромагнитный, ультразвуковой).
  4. Термодатчик. Измерительный прибор для фиксации температуры теплоносителя.
  5. Датчик давления. Измерительный прибор для фиксации давления теплоносителя.
  6. Вспомогательное оборудование. Многие центры контроля обеспечиваются дополнительными приборами и агрегатами. Современные технологии позволяют значительно расширить возможности контроля (дистанционный контроль и снятие показаний).

 Узлы учета холодного водоснабжения (УУХВ)

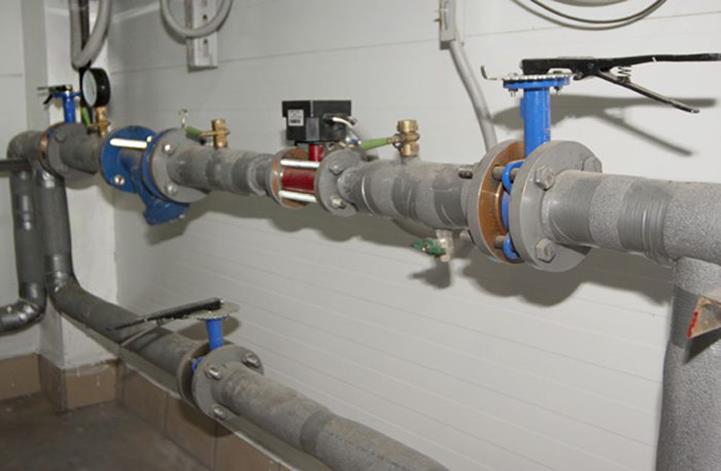

   В стандартный узел учета холодного водоснабжения входит: счетчик холодной воды, на ней установлены две задвижки (краны, вентили), манометр (или кран, чтобы можно было установить манометр и проверить давление холодной воды), сбросник (для сброса воды во время ремонтов и снятия счетчика ХВС).

В современных условиях желательно использовать счетчики холодной воды с импульсным выходом для дистанционной передачи данных, что позволяет проводить анализ потребления ХВС, а также регистрировать утечку, что позволяет своевременно выполнять ремонтные работы.

      Узлы учета газа (УУГ)

          Узел учета расхода природного газа (УУГ) - это комплекс средств измерений, предназначенных для измерения объемного, массового расхода, а также давления, температуры и других физических свойств природного газа по ГОСТ 5542-2014. Узел учета газа применяется для коммерческого учета при учетно-расчетных операциях, и технологического учета на промышленных предприятиях, жилых домах, объектах технологических производств и других объектах.

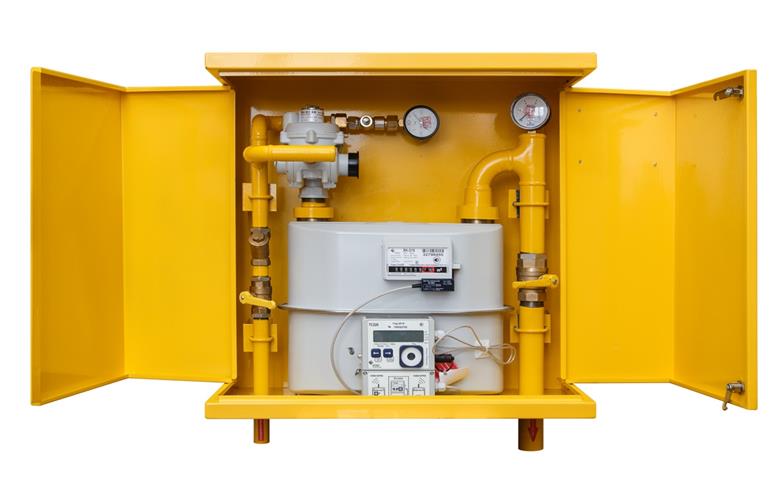

           В узел учета газа входят следующие составные части:

  1. преобразователь расхода (счетчик газа),
  2. корректор (вычислитель) объема газа типа ТС, СПГ и другие,
  3. датчики абсолютного и избыточного давления,
  4. дифференциальный датчик давления,
  5. термопреобразователь,
  6. система телеметрии,
  7. фильтры,
  8. запорная арматура.

Составные части узла учета газа должны соответствовать требованиям, предъявляемым к ним согласно технической документации по температурным режимам, условиям защиты от воздействия окружающей среды, устойчивости к механическим воздействиям, правилам взрывозащищенности и подбираться с учетом требований Заказчика и ГОСТ Р 8.740-2011.

 Узлы учета электроэнергии

По определению, узлом учёта электроэнергии называют сертифицированный счётчик, который собирает и хранит все данные о потреблении электрической энергии на определённом участке сети. Узел учета может быть разным, все зависит от конкретных задач того или иного объекта и с Техническими Условиями, выданными сетевой организацией.

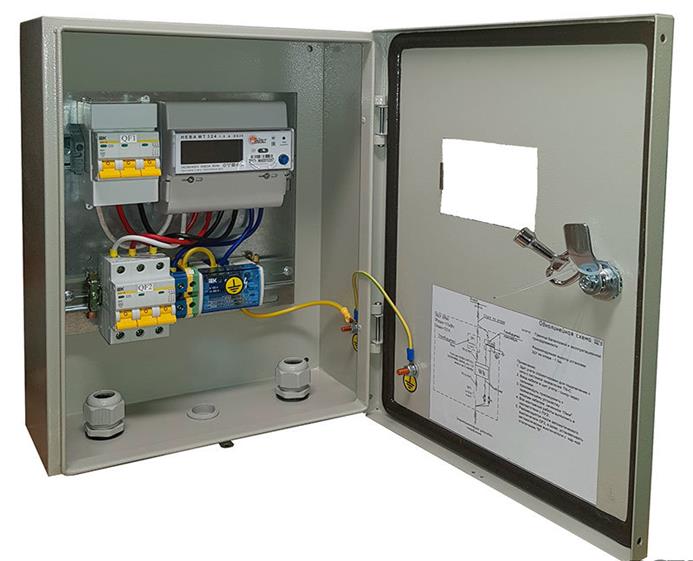

В шкафу узла учёта электроэнергии размещены:

  1. электронный счётчик электроэнергии с импульсным выходом;
  2. испытательная панель (при трансформаторном способе включения счётчика электроэнергии );
  3. устройство передачи данных на специально оборудованный пункт сбора информации;
  4.  вводной автомат нагрузки.

Узел учёта электроэнергии может работать на удалённом управлении и в любой момент времени с него можно получить информацию о текущем состоянии и о потреблённой электроэнергиии за определённый период времени.

Установка и монтаж узла учёта электроэнергии производится в соответствии с Правилами и ТУ.
