Автоматизированное погодное регулирование в тепловом пункте





 ООО «МЦЭ» - это комплексный подход к энергосбережению. Помогаем собственникам экономить не только ресурсы (газ, тепло и воду), но и деньги. Система (узел) погодного регулирования, по-другому «погодник» - мощное средство снизить расходы на отопление для управляющей компании и каждого жильца дома!

Погодник - специальное оборудование, которое устанавливается в подвале дома. Это «умный» прибор, который, в зависимости от температуры воздуха на улице регулирует подачу в дом тепла. На улице потеплело – подача тепла снижается. Произошло похолодание  - подача тепла увеличивается.

Теплоснабжающая организация практически никогда не соблюдает температурный график, поэтому завышение температуры наблюдаются повсеместно. Зачастую при уличной температуре в минус 5 градусов  теплоснабжающая организация дает температуру, которую должна давать при температуре минус 15 градусов – и т.д.

 Погодник – оборудование, созданное для решения этих проблем. Он не позволит дому потребить ненужное ему тепло, а значит, плата за него не отразится в счетах Управляющей компании и квитанциях жителей.

За счет чего происходит снижение теплопотребление в коммерческих (нежилых) помещениях:

Описание работы:

Регулирование температуры теплоносителя в системе отопления  осуществляется в соответствии с температурным графиком, выбранном в контроллере при помощи регулирующего клапана с электроприводом (К1), изменяющего расход воды для смешения.

Клапан управляется регулятором  теплопотребления по сигналам датчиков температуры, установленных на подающем и обратном трубопроводах системы отопления, и датчика температуры наружного воздуха.

Циркуляционный насос (М1) обеспечивает работу контура системы отопления.

Система позволяет своевременно изменять расход теплоносителя в соответствии с температурными показателями датчиков.

Рис. 1. Принцип работы блочного теплового пункта с функцией погодного регулирования

Преимущества автоматики погодного(ночного) регулирования отопления:

Статистика расхода тепловых ресурсов на обслуживаемых объектах за отопительный период показывает, что теплопотребление за данный период  на объектах с установленным БТПА  меньше на 20-25%, чем  на объектах с узлами учета без погодного регулирования.

Дополнительный плюс автоматики погодного регулирования состоит в возможности снижение влияния большой инерционности перенастройки температурных режимов на источнике, и, как следствие, переплата за тепло при перепадах температуры наружного воздуха.

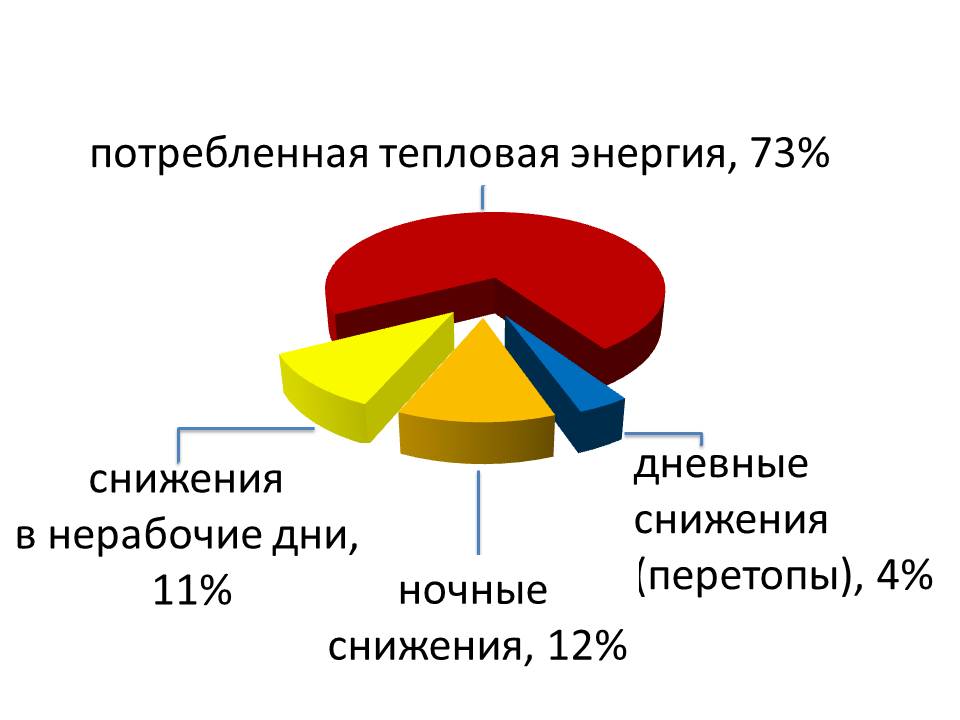

Также применяется программа ночных снижений температуры теплоносителя, что особенно актуально в период межсезонья. Это дает дополнительный небольшой процент экономии затрат на тепло и дополнительный комфорт за счет снижения «перетопов».

Погодное регулирование отопления способно снизить издержки связанные с этим фактом (инерционность изменения температуры теплоносителя при перепадах температур).

Ориентировочный срок окупаемости на системы погодного регулирования отопления по России составляет 4-5 лет для жилых зданий (15%) и 2-3 года (учитывая стоимость собственного узла учета тепла и теплоносителя) для нежилых помещений (офис, административные здания, муниципалитет)(30%). Между этими крайними значениями находятся производственные помещения (20%).

Приблизительную экономию, стоимость требуемого оборудования и окупаемость вы можете посчитать на калькуляторе.

Расчет окупаемости погодного регулирования

На основе системы погодного регулирования ООО "МЦЭ" разработала и сертифицировала индивидуальный блочный тепловой пункт «МЦЭ-БТПА» в составе блоков:
УТЭ – блок узла учета тепловой энергии и теплоносителя;
ТПА – блок теплового пункта с автоматическим регулированием;
ЭДЭ – блок отопления (электронно-динамический элеватор);
ГВС – блок горячего водоснабжения.

Подробные технические характеристики указаны в паспорте.

Блоки «МЦЭ-БТПА» обеспечивают выполнение требований Федерального закона № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности» от 18.11.2009 года. Изготовитель ООО «МЦЭ» г. Волгодонск, сертификат соответствия  №РОСС.RU.32311.ОС01.СС01.0173.

Блочный автоматизированный тепловой пункт «МЦЭ-БТПА» позволяет:

  • снизить плату за отопление
  • устранить поступление в здание избытков тепловой энергии (перетопов);
  • автоматически настроить режим регулирования отопления в разные периоды дня/времени года в зависимости от погодных условий;
  • установить собственную комфортную температуру внутри помещения;
  • самостоятельно регулировать потребление теплоносителя для системы отопления дома без переплат, что особенно важно в период межсезонья;
  • контролировать процессы в режиме реального времени. В рамках дистанционного контроля параметров теплоносителя внедрена система контроля и управления «МЦЭ Монитор».

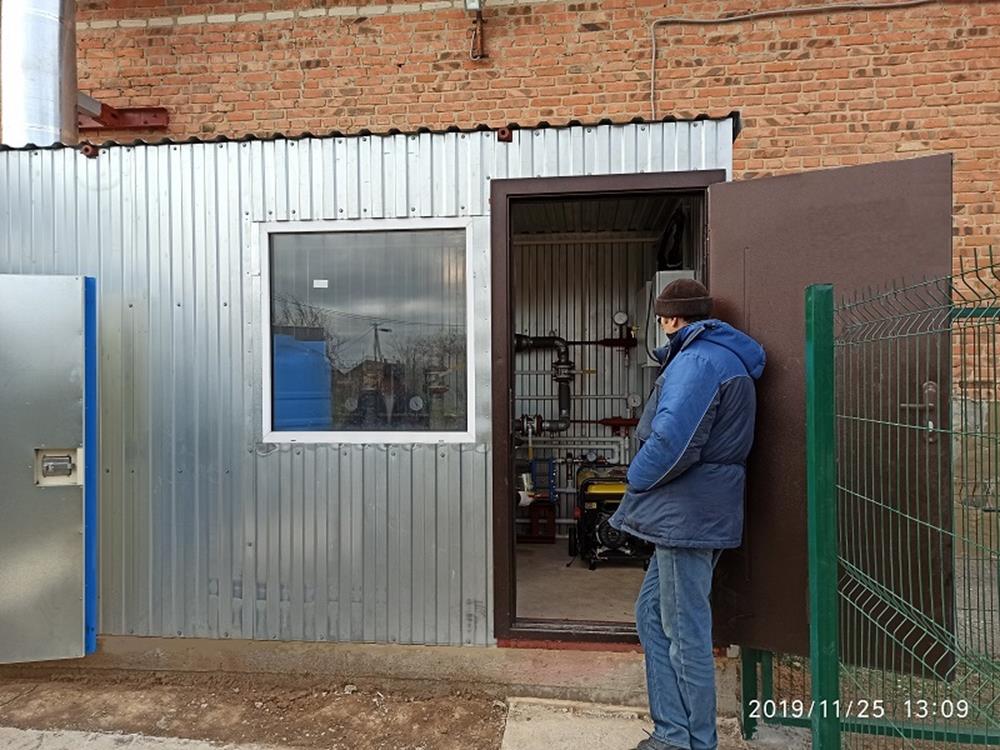

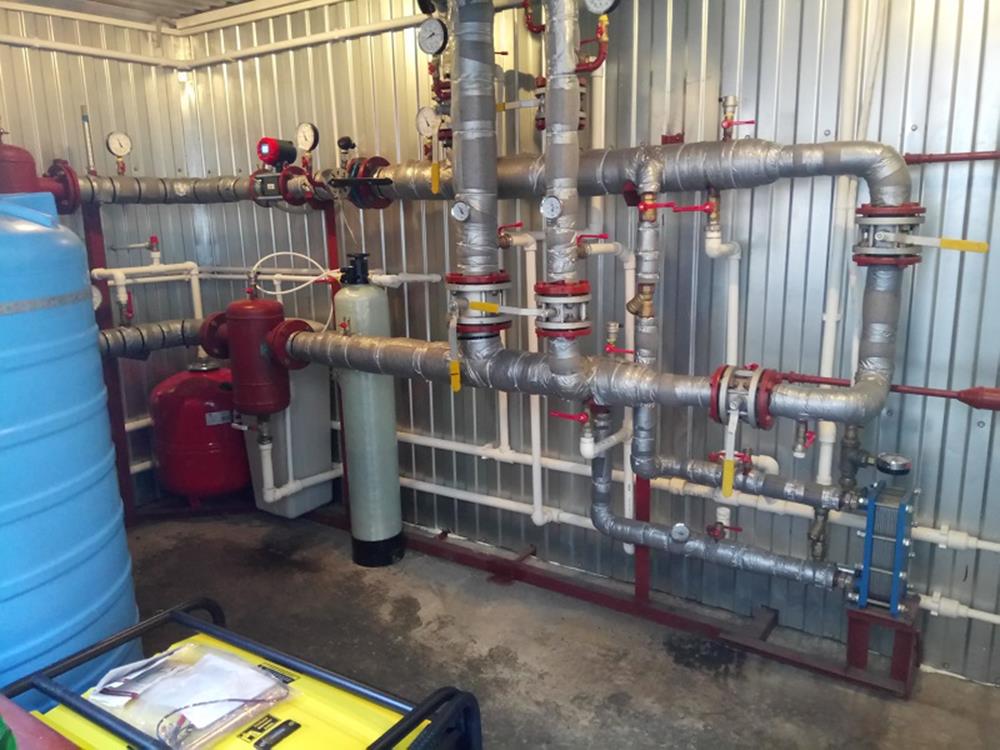

Автоматизированный индивидуальный блочный тепловой пункт "МЦЭ-БТПА" представляет собой готовое к монтажу изделие из одного или нескольких блоков. Возможно наружное размещение.



 Блок узла учета тепловой энергии и  теплоносителя «МЦЭ-БТПА-УТЭ»

Блок узла учета тепловой энергии и теплоносителя «МЦЭ-БТПА-УТЭ» соответствуеттребованиям Постановления Правительства РФ от 18.11.2013г. №1034 «О коммерческомучете тепловой энергии, теплоносителя». Изготовитель: ООО «МЦЭ» г. Волгодонск, продукция сертифицирована (сертификат соответствия № РОСС.RU.32311.ОС01. СС01.0173).

Использование блока узла учета тепловой энергии и теплоносителя позволяет:

  • Отслеживать параметры в режиме реального времени (подключение к программе «МЦЭ Монитор»)
  • Дистанционно снимать показания в рамках «МЦЭ Монитор».
  • Оплачивать тепловую энергию строго по показаниям приборов согласно тарифу теплоснабжающей организации.

Стоимость блока узла учета тепловой энергии и теплоносителя «МЦЭ-БТПА-УТЭ» определяется индивидуально в зависимости от отопительных нагрузок, схемы подключения системы теплоснабжения (открытая, закрытая) и необходимого объема дополнительных работ по согласованию с Заказчиком.

ООО «МЦЭ» - это инжиниринговая компания, которая выполняет работы от проекта до ввода в эксплуатацию с дальнейшим гарантийным обслуживанием оборудования. Работники компании имеют все необходимые знания по проектированию, монтажу и эксплуатации тепловых пунктов, подтвержденные аттестацией в Ростехнадзоре.

Прайс блок узла учета тепловой энергии и теплоносителя «МЦЭ-БТПА-УТЭ»  на апрель 2021г.*

Наименование блока

МЦЭ-БТПА-УТЭ-01

МЦЭ-БТПА-УТЭ-02

МЦЭ-БТПА-УТЭ-03

МЦЭ-БТПА-УТЭ-04

МЦЭ-БТПА-УТЭ-05

МЦЭ-БТПА-УТЭ-06

МЦЭ-БТПА-УТЭ-07

Общая тепловая нагрузка, Гкал/ч

0,2

0,5

0,7

1,0

1,3

1,5

1,7

*Прайс составлен с учетом закрытой системы теплоснабжения с использованием приборов Термотроник.
**Стоимость блока «МЦЭ-БТПА-УТЭ» указана без проектных, монтажных и пуско-наладочных работ.

Стоимость одного проекта – 35 000 рублей, монтаж блока «МЦЭ-БТПА-УТЭ» – от 70 000 рублей, пуско-наладка блока «МЦЭ-БТПА-УТЭ» – от 25 000 рублей.
Блоки «МЦЭ-БТПА» прошли сертификацию и соответствуют всем современным требованиям законодательства по проектированию тепловых пунктов и правилам коммерческого учета тепловой энергии и теплоносителя.



Блоки системы отопления «МЦЭ-БТПА-ТПА» и «МЦЭ-БТПА-ЭДЭ»

Для системы отопления существует два вида блоков. «МЦЭ-БТПА-ТПА» и «МЦЭ-БТПА-ЭДЭ». Первый блок «МЦЭ-БТПА-ТПА» предназначен для регулирования работы системы отопления с несколькими элеваторными узлами, подходит для многоподъездных домов и больших зданий, а второй блок «МЦЭ-БТПА-ЭДЭ» устанавливается вместо существующего элеваторного узла и подходит для небольших объектов с одним элеваторным узлом.

Блочный тепловой пункт с автоматическим регулированием «МЦЭ-БТПА-ТПА» предназначен для контроля и автоматического управления значениями параметров теплоносителя, с учетом температуры наружного воздуха, подаваемого в системы отопления с целью оптимизации теплопотребления  общественных и жилых зданий.

Автоматика, входящая в состав ТПА, осуществляет:
- регулирование расхода теплоносителя и распределение его по системам потребления теплоты;
- обеспечение необходимой циркуляции и давления теплоносителя в системах отопления;
- автоматическое управление насосами;
- сигнализация о возникновении нештатных ситуаций;
- возможность дистанционного контроля и корректировки параметров регулирования;
- поддержание или сохранность работоспособности теплосистемы объекта при критических или аварийных режимах работы теплоснабжающей сети.

Блок «МЦЭ-БТПА-ТПА» выполнен в соответствии с СП 41-101-95 «Проектирование тепловых пунктов», «Правила учета тепловой энергии и теплоносителя». Конструктивно «МЦЭ-БТПА-ТПА» представляет собой функционально законченное устройство, собранное в единую конструкцию и предназначенное для установки и врезки в систему теплопотребления согласно проекту.

Блок отопления с использованием электронно-динамического элеватора «МЦЭ-БТПА-ЭДЭ» предназначен автоматического регулирования температуры теплоносителя в системах отопления жилых, общественных, административных и прочих зданий (погодное регулирование). Электронно-динамический элеватор является современной заменой элеваторных узлов при тепловой нагрузке от 0,05 до 0,2 Гкал/ч. Электронно-динамические элеваторы предназначены для поставок отечественным потребителям.

Электронно-динамические элеваторы выполняют следующие функции:

  • Контроль и автоматическое управление значениями параметров теплоносителя, с учетом температуры наружного воздуха, подаваемого в системы отопления с целью оптимизации теплопотребления общественных и жилых зданий;
  • Регулирование расхода теплоносителя и распределение его по системам потребления теплоты;
  • Измерение и контроль параметров теплоносителя, поступающего в системы теплопотребления и возвращаемого из этих систем в тепловую сеть источника теплоснабжения;
  • Обеспечение необходимой циркуляции и давления теплоносителя в системах отопления;
  • Автоматическое управление насосом;
  • Сигнализация о возникновении нештатных ситуаций;
  • Возможность дистанционного контроля и корректировки параметров регулирования.



Элеваторный узел

Блок «МЦЭ-БТПА-ЭДЭ»

Прайс блок системы отопления «МЦЭ-БТПА-ТПА» на сентябрь 2021г.

Наименование блока отопления

Максимальная тепловая нагрузка, Гкал/ч

Прокачка насоса/

расчетное т/ч

Прокачка  клапана,  т/ч

Ду клапана, мм

МЦЭ-БТПА-ТПА-02

0,2

11,1

4,3

25

МЦЭ-БТПА-ТПА-03

0,3

16,7

6,5

32

МЦЭ-БТПА-ТПА-04

0,4

22,2

8,7

32

МЦЭ-БТПА-ТПА-05

0,5

27,8

10,9

32

МЦЭ-БТПА-ТПА-06

0,6

33,3

13,0

50

МЦЭ-БТПА-ТПА-07

0,7

38,9

15,2

50

МЦЭ-БТПА-ТПА-08

0,8

44,4

17,4

50

МЦЭ-БТПА-ТПА-09

0,9

50,0

19,6

50



Скачать паспорт БТПА

Имя файла: passport_btpa.pdf

1923 359



Блок горячего водоснабжения «МЦЭ-БТПА-ГВС»

Блок «МЦЭ-БТПА-ГВС» это комплекс оборудования для независимого присоединения системы горячего водоснабжения к тепловой сети. Блок предназначен для обеспечения потребителей горячей водой питьевого качества путем нагрева воды из холодного водоснабжения до соответствующих параметров.

Кроме того блок «МЦЭ-БТПА-ГВС» позволяет:
- обеспечить потребителей горячей водой питьевого качества путем нагрева воды из холодного водоснабжения до соответствующих параметров;
- контролировать процессы в режиме реального времени. В рамках дистанционного контроля параметров теплоносителя внедрена система контроля и управления «МЦЭ Монитор»;
- поддерживать оптимальную температуру ГВС (60-65°С, по СП 30.13330.2016) за счет системы рециркуляции;
- экономить на платежах горячей воды: плата только за нагрев теплоносителя (Гкал) и холодную воду (м3).

Прайс блок системы ГВС «МЦЭ-БТПА-ГВС» на апрель 2021г.

Наименование

Характеристики



МЦЭ-БТПА-ГВС-01/50

Максимальная нагрузка на ГВС 50 кВт (0,043 Гкал/час), G=2,9 т/ч; dу=25 мм



МЦЭ-БТПА-ГВС-01/100

Максимальная нагрузка на ГВС 100 кВт (0,086 Гкал/час), G=5,7 т/ч; dу=32 мм



МЦЭ-БТПА-ГВС-01/200

Максимальная нагрузка на ГВС 200 кВт (0,17 Гкал/час), G=11,4 т/ч; dу=50 мм



МЦЭ-БТПА-ГВС-02/300

Максимальная нагрузка на ГВС 300 кВт (0,26 Гкал/час), G=17,1 т/ч; dу=50 мм



МЦЭ-БТПА-ГВС-03/500

Максимальная нагрузка на ГВС 500 кВт (0,43 Гкал/час), G=28,6 т/ч; dу=50 мм



МЦЭ-БТПА-ГВС-04/1000

Максимальная нагрузка на ГВС 1000 кВт (0,86 Гкал/час), G=57,2 т/ч; dу=100 мм



*Стоимость блока ГВС без проектных, монтажных и пуско-наладочных работ.

Стоимость одного проекта – 35 000 рублей, монтаж одного блока «МЦЭ-БТПА» – от 70 000 рублей, пуско-наладка одного блока «МЦЭ-БТПА» – от 25 000 рублей.
